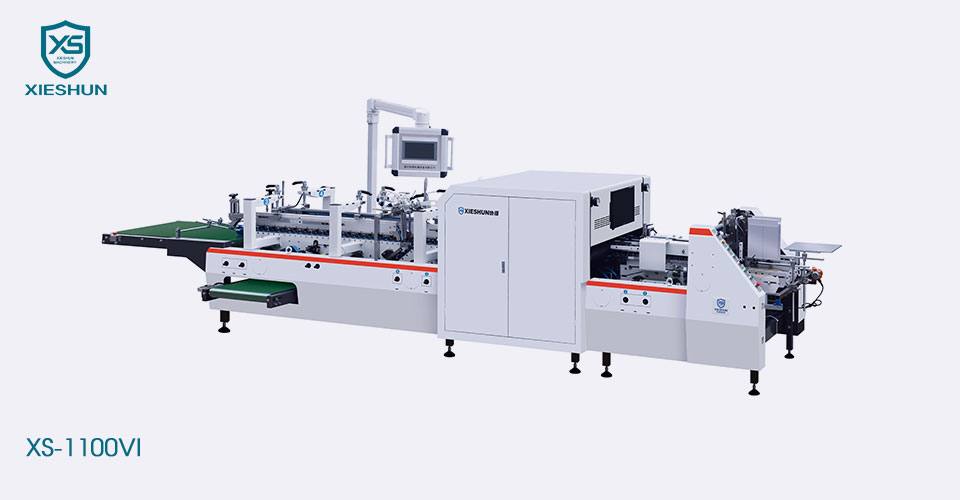

XIESHUN tədarükçüsü Oflayn Vizual Təftiş XS-1100VI, müxtəlif spesifikasiyalara malik kart qutularında müxtəlif çap qüsurlarının (məsələn, çatışmayan çap, mürəkkəb nöqtələri), rəng dəyişkənlikləri, səhv qeydiyyatlar, qəlib kəsmə səhvləri, qabartma səhvləri və s. hərtərəfli yoxlanışını həyata keçirir. qutunun yığılması prosesi zamanı.
Bu Offline AOI Təftiş Maşını, sınaq prosesi zamanı müxtəlif zonalarda yoxlama dəqiqliyinin dəqiq kalibrlənməsinə imkan verən dinamik aşkarlama dəqiqliyinin tənzimlənməsi imkanlarına malikdir. Bu, qeyri-dəqiq yoxlamalar nəticəsində yarana biləcək hər hansı mənfi təsirin qarşısını alaraq, istehsalın səmərəliliyinə təsirsiz qalmasını təmin edir.
Bundan əlavə, AOI Təftiş sistemi regional öyrənmə qabiliyyətini özündə birləşdirir, yoxlamalar zamanı yerli ərazilərdən öyrənməyə imkan verir və qeyri-kritik zonalarda uyğun olmayan çap keyfiyyətindən qaynaqlanan israfçılıq problemlərinin qarşısını alır.
Bundan əlavə, sistem aşkar edilmiş məlumatların avtomatik saxlanması və təsnifatını təmin edir, tarixi məlumatların asan axtarışını və statistik təhlili asanlaşdırır.
| Xalis çəki: | təxminən 2500KGS |
| Ümumi ölçü: | 7000*1500*1700mm(XS-650VI) 7000*1700*1700mm(850VI) 7000*1950*1700mm(XS-1100VI) |
| Enerji təchizatı: | 17 kVt |
| Hava istehlakı: | 6 Pa |
☞ Yapışdırma zamanı karton qutuların müxtəlif qüsurlarını (çatışmayan çap, mürəkkəb ləkələri), rəng fərqini, üst çapı, qəlibdən kəsilməni, qabartma sapmasını və s. hərtərəfli aşkar edin.
☞ Sistem, istehsal səmərəliliyinə təsir etməmək üçün yoxlama prosesi zamanı müxtəlif sahələrin yoxlama dəqiqliyini incə tənzimləmək üçün əlverişli olan yoxlama dəqiqliyini dinamik şəkildə tənzimləmək funksiyasına malikdir.
☞ Sistem regional öyrənmə funksiyasına malikdir. Yoxlama prosesi zamanı o, əsas olmayan sahələrdə qeyri-sabit çap keyfiyyətinin səbəb olduğu tullantı probleminin qarşısını almaq üçün öyrənmək üçün yerli ərazilərə diqqət yetirə bilər.
☞ Sistem rahat tarixi sorğu və statistika üçün yoxlama məlumatlarını avtomatik saxlamaq və təsnif etmək funksiyasına malikdir.
Avadanlıqların performans göstəriciləri
| Layihə | Göstərici |
| Normal çap stansiyasının görüntüləmə dəqiqliyi: | 0,11 mm × 0,125 mm |
| Qabartma stansiyasının görüntüləmə dəqiqliyi: | 0,05 mm × 0,125 mm |
| Kod yoxlama stansiyası: | Minimum 18 mm ştrix kodu aşkar edilə bilər |
| Maksimum aşkarlama ölçüsü: | 500mm × 420mm |
| Minimum aşkarlama ölçüsü: | 90mm × 90mm |
| Minimum ləkə sahəsi: | 0,08 mm2 |
| Rəng fərqi: | △E ≧ 3 |
| Aşkarlama sürəti: | 220m/dəq |
Avadanlıq funksiyaları
| Layihə | Funksiya |
| Qüsurların aşkarlanması | Çatışmayan çap, çirkli ləkələr və s.: Ön tərəfdə minimum aşkarlama sahəsi: ≧0.08mm2 Üst örtük, optik yağ, konkav və qabarıq qüsurlar: Sahə ≧2mm2 İsti ştamplama qüsurunun minimum aşkarlama sahəsi: ≧0.08mm2 Üst çap sapmasının aşkarlanması: ≧0.1mm Die-kəsici sapma aşkarlanması: ≧0.1mm Barkod qüsurları: Oxu: səhv kodu, dublikat kod Xarakterin aşkarlanması: səhv söz, çatışmayan söz, barkoda uyğundur Görünüşün aşkarlanması: ləkələr, qırıq xətlər, təhrif edilmiş barkodlar, barkod qara xətt qüsurları Yerli rəng fərqinin aşkarlanması △E ≧ 3 Elab |
| Qüsurların təsnifatı | Qüsurların aşkarlanması standartı qüsursuz şəkildə tənzimlənir. Hər bir qüsur üçün, sürüşdürmə çubuğunu əl ilə sürükləməklə qüsurun aşkarlanması standartı təyin edilə bilər. |
| Asan modelləşdirmə | Bir məhsulun dəyişdirilməsi üçün modelləşdirmə müddəti 3-5 dəqiqədir; Bütün modelləşdirmə prosesini bir-biri ilə əlaqəli bir neçə addıma bölmək üçün sehrbaz modelləşdirmə sxemindən istifadə edin, operatorları addım-addım modelləşdirmə əməliyyatlarını həyata keçirməyə istiqamətləndirin |
| Qüsurlu ekran | Yoxlanılan məhsulların qüsur təsvirlərinin, qüsurların baş vermə yerlərinin və qüsur miqyası məlumatlarının real vaxt rejimində göstərilməsi |
|
Qidalandırıcı Müstəqil servo motor dəyişən Besləmə sürətini idarə edir. Tənzimlənən vibrasiya mühərrikləri. Yan panellər boşqabın eninə uyğunlaşdırıla bilər. |
|
Hizalanma Qutunu mükəmməl boş düzülməyə imkan verən paralel tutacaqa istiqamətləndirən misilsiz aşağı daşıyıcıya malik müstəqil bölmə. |
|
Onlayn yoxlama modulu Yüksək sürətli təsviri emal edən kompüter iş stansiyası. Vizual Təftiş Proqramı Sistemi: Xüsusi vizual yoxlama proqramı PrintingPlus (versiya V5.0) Ümumi Qüsurların Aşkarlanması Proqramı Modulu (V1.0 Versiya) Yapon idxalı optik linzaları və Kanadaya məxsus çap yoxlama şkaflarını özündə əks etdirən yüksək sürətli vizual görüntüləmə qurğusu. |
|
Qüsur qutularının toplanması şöbəsi • Daşıma zamanı cızıqların qarşısını almaq üçün yuxarı və aşağı kəmərlər multi-V kəmər ötürücü sistemi ilə idarə olunur. • Qutulardakı cızıqları minimuma endirmək üçün pnevmatik çıxarma cihazı. • İstək əsasında iki zolaqlı toplama sistemi. |
|
Çatdırılma bölməsi Fotosellə koordinasiyada avtomatik və mexaniki sürət dəyişikliyi. İşlənmiş material |
| Model | XS-1100VI | |
|
A | 170-1100 mm |
| B | 100-900 mm | |
| E | 70-540 mm | |
|
A | 170-1050 mm |
| B | 170-900 mm | |
| E | 80-540 mm |
